SZGM-01光电编码器
编号:
型号:
类别:转速仪表
SZGM-01光电编码器
■主要持术性能
输出波形与信号位置精度
波形比率：X1+X2=0.5T±0.1T X2+X3=0.5T+0.1T
A,B信号相位差90°±45°
零位信号C的宽度Tm360/N(N为每转A、B相脉冲数)
输出脉冲数：20，25，30，40，50，60，90，100，125，150，200，240，250， 256，300，320，360，400，500，512，600，720，800，900，1000， 1024，1200，1500，1600，1800，2000， 2048，2500
电源电压：DC 5±0.25V
DC 12±0.6V（纹波系数1以下）
响应频率：60kHz（最大）
输出信号：“1”电源电压减1V “0”0.5V一下
消耗电流：150mA以下
输出阻抗：250Ω
最大容许转速：3000r/min
环境温度：0～50℃
重 量：约350g
订货说明：订货时请注明每转脉冲数和电源电压。

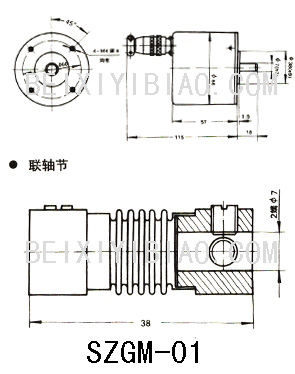

■外形尺寸
