UHZ系列浮子液位计
编号:
型号:
类别:浮球液位计
UHZ系列浮子液位计
UHZ系列浮子液位计是用于液位检测、显示和变送的仪表。仪表最大量程为20M，测量精度为0.03%FS.
UHZ系列浮子液位计是二线制仪表，现场提供五位液晶显示，还提供4～20MADC远传变送信号。UHZ-IIHHART型仪表，是符合HART协议的智能仪表。变送器直接输出符合HART协议的4～20MADC模拟量和数字量。
■主要技术指标
量程：10M，20M
显示：五位数字显示（液晶），单位：MM
HART型无现场显示
精度：±0.03%FS±1个数
模拟输出：4～20MADC二线制
变送精度：±0.5%FS、±0.2%FS（HART型）
负载电阻：0～430Ω
电源：UHZ-113 24VDC±10%
电源不小于30MA
环境温度：-25～60℃
被测介质密度：不小于0.7g/cm3
浮子尺寸：200X400X50(MM)
浮子重量：1550g（盒式矩形）
测量带及到向机构材质：不锈钢1CR18NI9TI
安装形式：传感器，法兰安装，法兰通径不小于￠260

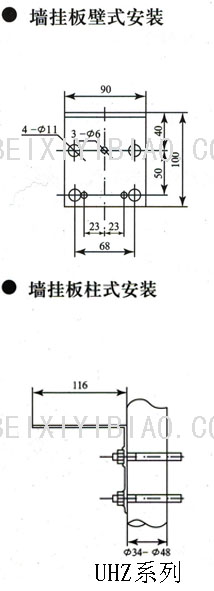

显示变送器：墙挂式或柱式安装
工作压力：常压2.5MPA
防爆标志：隔爆型：DIIBT6本安安全型：IAIICT5
出线螺母：M20*1.5
■型号表示：
|
型号 |
|
|
|
|
|
说明 |
|
UHZ-11 |
|
|
|
|
|
浮子式液位计 |
|
|
3 |
|
|
|
|
指示带变送、输出4～20MA |
|
|
H |
|
|
|
|
符合HART协议的4-20MA和数字量 |
|
|
|
10 |
|
|
|
10M |
|
|
|
20 |
|
|
|
20M |
|
|
|
|
A |
|
|
加法计数（显示液位高度） |
|
|
|
|
B |
|
|
减法计数（显示罐顶至液面距离） |
|
|
|
|
C |
|
|
HART |
|
|
|
|
|
1 |
|
常压 |
|
|
|
|
|
2 |
|
2.5MPA |
|
|
|
|
|
|
|
非防爆 |
|
|
|
|
|
|
DIIBT6 |
隔爆 |
|
|
|
|
|
|
IAIICT5 |
本安 |
■结构原理
UHZ系列浮子液位计由传感器和显示变送器组成。
传感器安装在罐体上，从传感器底部伸出一根测量钢带，钢带的端部吊有一浮子，当浮子全量程范围内变化时，钢带对浮子的拉力基本不变(拉力变小于0.5牛顿)，浮子的自重大于钢带拉力，浮子部分浸入液体中。由于拉力不变，所以浮子浸入液体深度不变，因而可以认为，浮子与液位严格同步运动，扣除一固定初值后，浮子的位置就代表了液位。
■接线端子

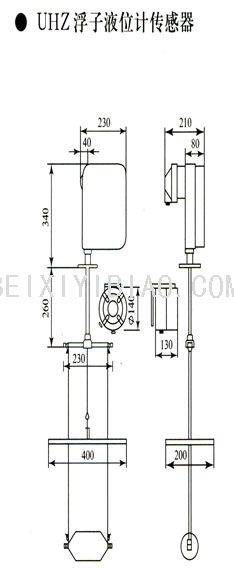

■外形及安装尺寸
■仪表成套
传感器 一台
显示器 一台
连接电缆
安装附件 一套
使用说明书 一本
■订货须知
用户按型号规格订货
■安装使用注意事项
●

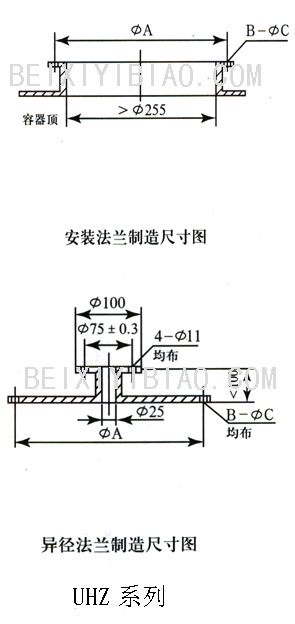

用户需要罐顶合适位置开孔，焊接一安装法兰，法兰尺寸如图所示，要求法兰平面度误差不大于3.开孔位置应是罐内液体流动最微弱的位置，并且开孔位置正下方￠500直径范围内没有妨碍浮子上下运动的任何障碍物。
●
用户要自制一只异径法兰，用于连接仪表传感器和安装法兰。异径法兰的小端与传感器的法兰连接，异径法兰的大端与安装法兰连接，异径法兰的尺寸如图所示。
●

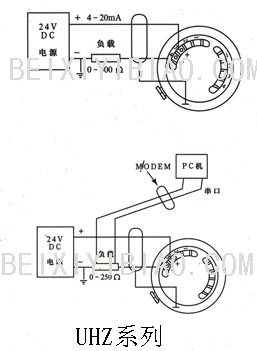

传感器至显示变送器之间接线，接线可按下图进行。
●
HART型仪表无显示变送器，直接对传感器接线。
■表式
|
型号 |
说明 |
|
UHZ-11 |
|
浮子式液位计 |
|
|
3 |
|
指示带变送、输出4~20mA |
|
H |
符合HART协议的4~20mA和数字量 |
|
|
10 |
|
10m |
|
20 |
20m |
|
|
A |
|
加法计数（显示液位高度） |
|
B |
减法计数（显示罐顶至液面距离） |
|
C |
HART |
|
|
1 |
|
常压 |
|
2 |
2.5MPa |
|
|
|
非防爆 |
|
dⅡBT6 |
隔爆 |
|
iaⅡCT5 |
本安 |
